鹽酸流量計



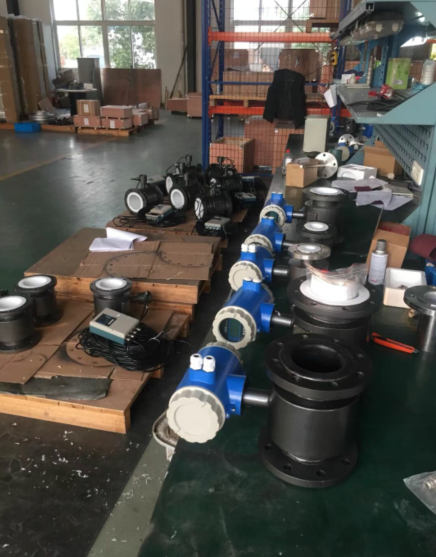

鹽酸流量計儀表結構簡單、可靠，無可動部件，工作壽命長無截流阻流部件，不存在壓力損失和流體堵塞現象,無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。

鹽酸流量計測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響,用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要備有管道式、插入式等多種流量計型號,采用EEPROM存貯器，測量運算數據存貯保護可靠,具備一體化和分離型兩種型式。高清晰度LCD背光顯示,根據法拉第電磁感應定律制定，用來測量導電流體的體積流量。由于獨特的特點，目前已廣泛地應用于工業上各種導電液體的測量。主要用于化工、造紙、食品、紡織、冶金、環保、給排水等行業，與計算機配套可實現系統控制。

性能特點:

◆測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。

◆測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極。

◆由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。

◆傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。

◆LDE轉換器采用的單片機(MCU)和表面貼裝技術，性能可靠，精度高，功耗低零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。

◆雙向測量系統，可測正向流量、反向流量。采用特殊的工藝和材料，確保產品的性能在長時候內保持穩定。

按勵磁方式分類

要產生一個均勻恒定的磁場，就需要選擇一種合適的勵磁方式。如按勵磁電流方式劃分，有直流勵磁、交流（工頻或其他頻率）勵磁、低頻矩形波勵磁和雙頻矩形波勵磁。

1.直流勵磁

直流勵磁方式用直流電或采用磁鐵產生一個恒定的均勻磁場。這種直流勵磁變送器的zui大優點是受交流電磁場干擾影響很小，因而可以忽略液體中的自感現象的影響。但是使用直流磁場易使通過測量管道的電解質液體被極化，即電解質在電場中被電解，產生正負離子，在電場力的作用下，負離子跑向正極，正離子跑向負極，這將導致正負電極分別被相反極性的離子所包圍，嚴重影響儀表的正常工作。所以，直流勵磁一般只用于測量非電解質液體，如液態金屬流量（常溫下的汞和高溫下的液態鋼、鋰、鉀）等。

2.交流勵磁

工業上使用的高精度智能電磁流量計 ，大都采用工頻（50Hz）電源交流勵磁方式產生交變磁場，避免了直流勵磁電極表面的極化干擾。但是用交流勵磁會帶來一系列的電磁干擾問題（例如正交干擾、同相干擾、零點漂移等）。現在交流勵磁正在被低頻方波勵磁所代替。

3. 低頻方波勵磁

低頻方波勵磁波形有二值（正-負）和三值（正-零-負-零）兩種，其頻率通常為工頻的1/2~1/32。低頻方波勵磁能避免交流磁場的正交電磁干擾，消除由分布電容引起的工頻干擾，抑制交流磁場在管壁和流體內部引起的電渦流，排除直流勵磁的極化現象。

基本性能及應用

√  適用介質：任何導電液體×

不適用介質：不導電液體、氣體、蒸汽×  負壓管道無法使用》

強的抗腐蝕能力，幾乎可測任何導電液體》

測量不受流體密度、粘度、溫度、壓力和電導率變化的影響》抗干擾力強，幾乎不受外界干擾》

儀表內部無任何阻流部件，無壓損，屬于節能型儀表》直管段要求低，可在線標定》

具有自檢和自診斷功能，方便檢修》在現場可根據用戶實際需要在線修改量

基本參數

1、公稱通徑： DN4-DN200mm

2、介質溫度：（-20-80）℃、（-20-120）℃、（-20-150）℃；

3、環境溫度：（-20-55）℃；

4、精度等級：±0.2%、±0.5%、±1%；

5、輸出信號：電壓脈沖 、4～20mA二線制；

6、供電電源：傳感器：+5V～+24VDC(外接) 變送器：+24VDC(外接)，流量計：3.0V鋰電池(內置)

7、顯示方式：現場顯示，高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）所有有效數據掉電后保持10年不丟。

8、本體材質：304、316L；

9、葉輪材質：2Cr13（鍍鈦處理、雙相鋼）

10、軸承材質：硬質合金;

11、連接方式：螺紋、法蘭、法蘭夾裝、衛生卡箍接口；

12、法蘭標準：國家標準

13、工作壓力：1.6～42MPa(10-42MPa高壓需定做加工)；

14、防護等級：IP65；防爆等級：ExdIICT6Gb；

主要技術指標

1、輸出信號：0～10mA?DC或4～20mA?DC（負載電阻0～750Ω）

2、電源：220VAC±10%?50Hz

3、精度：0.5級，1級

4、工作壓力：DN15～50PN≤2.5MPaDN65～150PN≤1.6MPaDN200～800PN≤1.0MPa高壓型PN≤25MPa

5、被測介質溫度：橡膠襯里65℃；聚四氟乙烯襯里160℃

6、環境溫度：-25～+60℃

7、相對濕度：90%RH

8、襯里材料：橡膠、聚四氟乙烯

9、電極材料：標準型：含鉬不銹鋼1Cr18Ni12Mo2Ti特殊型：哈氏合金B，哈氏合金C

10、防護等級：IP65防噴水型IP68潛水型

11、長期工作穩定性：0.5%

12、功率：≤30W


如何選擇電極材料:

應根據被測液體的腐蝕性來選擇電極的材料，請查有關防腐蝕手冊，對于特殊流體應作試驗。

如何選擇內襯材料:

 應根據被測介質的腐蝕性，磨損性和溫度來選擇內襯材料。

     鹽酸計量表測量原理

智能電磁流量計的測量原理是基于法拉第電磁感應定律:導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為:E=KBVD式中: K-----儀表常數

           B-----磁感應強度

           V-----測量管道截面內的平均流速

           D-----測量管道截面的內徑

 測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20mA和0～1kHz輸出。

儀表選型

◆量程范圍確認

一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，zui低流速應不小于0.2m/s，zui高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。

在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：

Q=πD?V/4Q:流量（㎡/h）  D:管道內徑   V：流速（m/h）

電磁流量計的量程Q應大于預計的流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。

◆參考流量范圍

安裝環境要求

安裝環境的主要要求是：

（1）傳感器應安裝在干燥通風的地方，避免潮濕、容易積水受淹的場所，還應盡量避免陽光直射和雨水直接淋澆。

（2）應盡可能避免安裝在周圍環境溫度過高的地方。一體型結構的高精度智能電磁流量計 還受制于電子元器件環境溫度，要低些。

（3）安裝傳感器的管道上應無較強的漏電流，應盡可能地遠離有強電磁場的設備，如大機電、大變壓器等，以免引起電磁場干擾；

（4）安裝傳感器的管道或地面不應有強烈的震動，特別是一體型儀表；

（5）安裝傳感器的地點要考慮工作人員現場維修的空間。
