油品專用流量計
|
一、概述

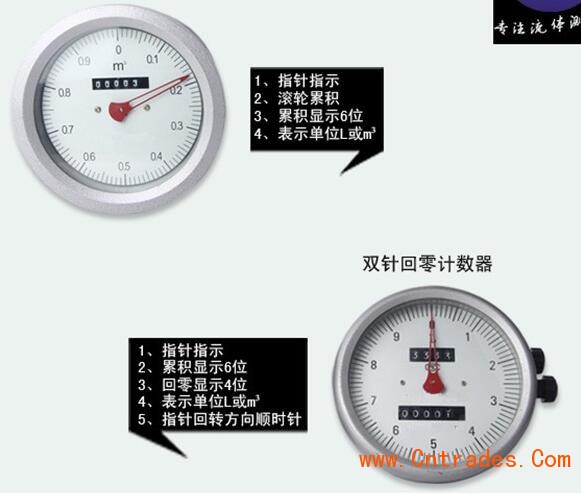

TG-LC-1712油品專用流量計是計量流經管道內液體流量總和的容積式流量計,該儀表具有測量精度高,受液體粘度影響小,表前不需要安裝直管段, 廣泛用于石油、化工、醫藥衛生等油類及高粘度介質的累積流量測量。是一種指針顯示，字輪累積計數裝置及回零裝置的輕型容積式流量儀表，廣泛應用于各工業領域的液體流量控制，適用于各種類型的液體測量，選用不同的制造材料，可滿足石油、化工、醫藥、食品、等各領域的液體流量計量
二、測量原理:
在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。
優點：
按照要求正確安裝后的流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級、02級，是一種較為準確。但是，如果使用時被測介質的流量過小，泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格對使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能獲得保證。使用要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，在儀表所規定的使用溫度范圍內使用。
三、主要技術參數
流量計連接方式: 法蘭連接:DN10～DN200
安裝方式: 水平、垂直
口徑系列: DN10，15，20，25，40，50，80，100
壓力損失:≤0.1MPa
精度等級: 普通型0.5級，高精度0.2級
介質壓力: 普通型1.6MPa,高壓型3.2MPa
粘度范圍: 普通型:0.6～200mpa.s,
高粘度200～1000mpa.s
介質溫度: 普通型＜120℃，高壓型＜200℃
表體材質: 鑄鐵、鑄鋼、不銹鋼等
轉動部件: 鋁合金、不銹鋼等
可以選裝油品過濾器
按照要求正確安裝后，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量儀表。但是，如果使用時被測介質的流量過
小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的樹脂流量計對zui小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能獲得保證。
其次，使用油品流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，橢圓齒輪流量計在儀表所規定的使用溫度范圍內使用。
長期使用后，其內部的齒輪會被腐蝕和磨損，從而影響測量精度。因此，要經常注意觀察，并定期拆下進行檢查，若條件允許定期進行標定。
四、測量范圍及工作壓力
型號 | TG-LC-A鑄鐵 | TG-LC-E鑄鋼 | TG-LC-B不銹鋼 | ||||
公稱壓力 Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 | ||||
被測液體粘度 | 2 — 200 mPa.s | ||||||
被測液體溫度 | -20℃～+100℃ | ||||||
流 量 范 圍 m³h | |||||||
型號 精度等級 | TG-LC-A鑄鐵 | TG-LC-E鑄鋼 | TG-LC-B不銹鋼 | ||||
公稱口徑（DNmm | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | |
10 | 0.04～0.4 | 0.1～0.4 | 0.04～0.4 | 0.1～0.4 | 0.1～0.5 | 0.1～0.5 | |
15 | 0.25～1.5 | 0.3～1.5 | 0.25～1.5 | 0.3～1.5 | 0.3～1.5 | 0.3～1.5 | |
20 | 0.5～3 | 0.6～3 | 0.5～3 | 0.6～3 | 0.6～3 | 0.6～3 | |
25 | 1～6 | 1.2～6 | 1～6 | 1.2～6 | 1.2～6 | 1.2～6 | |
40 | 2.5～15 | 3～15 | 2.5～15 | 3～15 | 3～15 | 3～15 | |
50 | 4～24 | 4.8～24 | 4～24 | 4.8～24 | 4.8～24 | 4.8～24 | |
65 | 5～40 | 8～40 | 5～40 | 8～40 | 8～40 | 8～40 | |
80 | 10～60 | 12～60 | 10～60 | 12～60 | 12～60 | 12～60 | |
100 | 16～100 | 20～100 | 16～100 | 20～100 | 20～100 | 20～100 | |
150 | 32～190 | 38～190 | 32～190 | 38～190 | 38～190 | 38～190 | |
200 | 34～340 | 68～340 | 34～340 | 68～340 | 68～340 | 68～340 | |
|
|
|
|
|
|
|
|
五、選型編碼
| 天罡公司經營標識 | ||||||||
基本型號 | LC |
| 橢圓齒輪流量計基本型號 | ||||||
口徑選擇 | -□□ |
| 通徑大小 | ||||||
材料選擇 | -A |
| 鑄鐵 | ||||||
| -E |
| 鑄鋼 | ||||||
| -B |
| 不銹鋼 | ||||||
輸出信號 | -2 |
| 無信號輸出 | ||||||
| -3 |
| 脈沖 DV24V供電 | ||||||
| -4 |
| 4～20mA DV24V供電 | ||||||
復零功能 | -N |
| 無復零功能 | ||||||
| -F |
| 復零功能 | ||||||
過濾器 | -N |
| 無過濾器 | ||||||
| -G |
| 含過濾器 | ||||||
流量選擇 | （□～□） |
| 流量范圍 | ||||||
