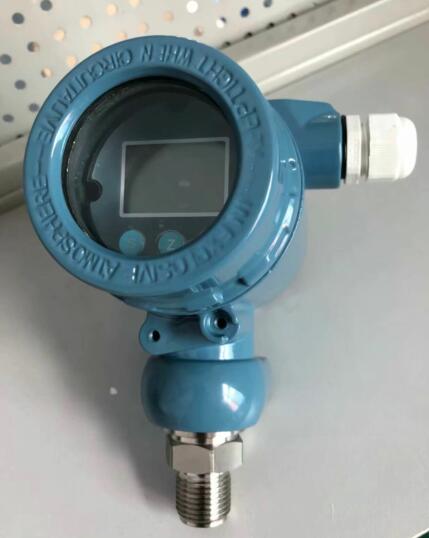

智能壓力變送器-江蘇天罡儀表有限公司
江蘇天罡儀表有限公司的壓力變送器是工業實踐中zui為常用的一種傳感器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。
壓力變送器有電動式和氣動式兩大類。電動式的統一輸出信號為0～10mA、4～20mA或1～5V等直流電信號。氣動式的統一輸出信號為20～100Pa的氣體壓力。
壓力變送器按不同的轉換原理可分為力矩平衡式、電容式、電感式、應變式和頻率式等，下面簡單介紹幾種壓力(差壓)變送器的原理、結構、使用、檢修和校驗等知識。
壓力變送器的主要作用把壓力信號傳到電子設備，進而在計算機顯示壓力其原理大致是：將水壓這種壓力的力學信號轉變成電流（4-20mA）這樣的電子信號壓力和電壓或電流大小成線性關系，一般是正比關系。所以，變送器輸出的電壓或電流隨壓力增大而增大由此得出一個壓力和電壓或電流的關系式壓力變送器的被測介質的兩種壓力通入高、低兩壓力式，低壓室壓力采用大氣壓或真空，作用在δ元（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。
壓力變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過震蕩和調節環節。
壓力變送器特點：
1、量程可選-100KPA-60MPA
2、全鑄鋁外殼
3、多量程選擇，用戶調試方便
4、防雷擊、防射頻干擾
5、模擬產品具有零點/滿度可調的選購件
6、可選用一體化數字液晶顯示
7、智能產品可采用本機按鍵或HART手操器兩種方式進行高校及量程遷移
選型注意：
1.STZ6-1,STZ6-2,STZ6-3,除壓力接口的不同外，電氣連接方式可互換；
2.均可選用直接引線方式。
壓力變送器技術參數表：
| 測量介質 | 液體、氣體或汽體 | ||
| 測量范圍 | 量程代碼 | 量程范圍（KPa） | 測量范圍（KPa） |
| 3 | 0.8～7.5KPa | -7.5～7.5KPa | |
| 4 | 1.0～37.4KPa | -37.4～37.4KPa | |
| 5 | 4.7～186.8KPa | -186.8～186.8KPa | |
| 6 | 17.3～690KPa | -690～690KPa | |
| 7 | 51.7～2068KPa | -2068～2068KPa | |
| 8 | 172.3～6890KPa | -100～6890KPa | |
| 9 | 689～20680KPa | -100～20680KPa | |
| 0 | 413.7～41370KPa | -100～41370KPa | |
| 輸出信號 | 二線制，4～20mADC HART PROFIBUS-PA | ||
| 電 源 | 24VDC（正常工作電壓范圍12～36VDC） | ||
| 防爆標志 | 隔爆型：ExdⅡCT6，本安型：ExiaⅡCT6 | ||
| 防護等級 | IP66 | ||
| 量程比 | 100：1 | ||
| 精度等級 | 0.075級、0.1級 | ||
| 穩定性 | 0.075級：36個月誤差為zui大量程的±0.2% | ||
| 0.1級：36個月誤差為zui大量程的±0.25% | |||
壓力變送器傳感器特點：
1、全焊接金屬傳感器雙腔系統
2、使用先進的復合微硅固態傳感器
3、電路采用數字式頻率復合記錄精度更高,模塊化設計
4、電子適配單元及控制獨立單元獨立組成
5、金屬復合微硅固態傳感器 就地顯示就地按鍵方便調試
6、電磁兼容符合NAMVR標準
7、智能在線診斷功能,測量在線仿真功能
8、FF總線數字通信,可選HART通信操作方便
9、完善的數據備份與恢復多功能 現場免維護
10、全隔離 傳感器與主電路隔離電壓高壓500VRMS
