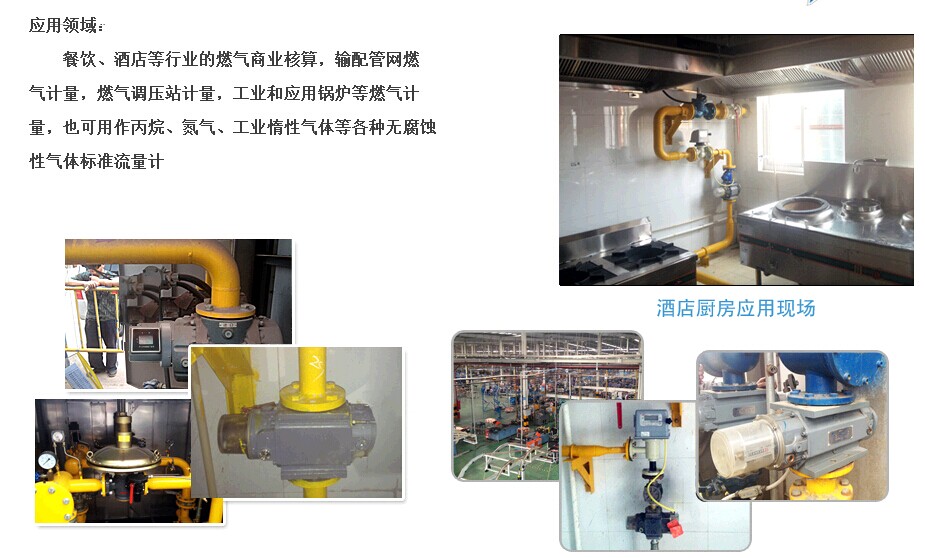

氣體羅茨流量計應用領域：

餐飲、賓館等行業的燃氣商業核算，輸配管網燃氣計量，燃氣調壓站計量，工業和民用鍋爐等燃氣計量，也可用作丙烷、氮氣、工業惰性氣體等各種無腐蝕性氣體標準流量計。

氣體羅茨流量計概述：

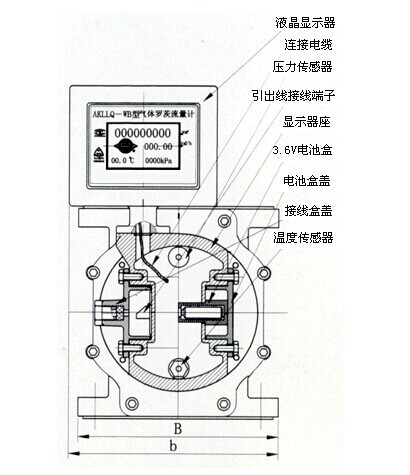

智能氣體腰輪（羅茨）流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該流量計基于容積式測量原理，用于計量流經封閉管道的氣體總量。流量計基型由羅茨流量傳感和流量積算儀（二次表）兩部分組成。該流量計采用單片機技術和微功耗高新技術，能對被測介質進行壓力機內設置和溫度自動跟蹤補償運算，并直接顯示標準狀態下（P0=101.325kPa，T0=293.15K）的體積總量。

氣體羅茨流量計工作原理：

（氣體羅茨流量計）利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。

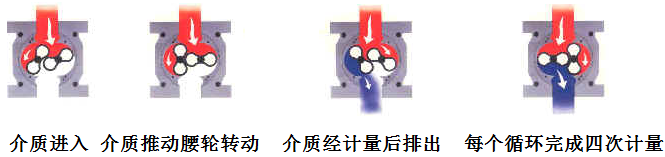

當被測流體流經流量計時，流體的動壓力使進出口間形成一個差壓而推動腰輪旋轉

當流體推動D2軸上腰輪反時針方向轉動時，圖1A,與之相連的驅動齒輪帶動D1鈾上的腰輪順時針轉動，轉動90o后成為圖1C狀態，上邊的腰輪受流體推動顧時針轉動，驅動齒輪帶動下邊腰輪反時針旋轉，腰輪旋轉360o時，有四倍于計量室有效容積的流體排出流量計。這樣，兩個腰輪交換驅動旋轉，隨著腰輪的轉動，流體經由計量室不斷排出流量計。腰輪每轉一圈排出的流體體積是一個固定值，即排出量與腰輪軸轉數成正比，通過腰輪軸及其它傳動機構，將旋轉的次數減速后傳遞到積算顯示部分。正是腰輪流量計的這種工作原理決定了這種流量計只要計量室內部配合間隙設計、組裝合理，它就會有較高的精度和較低的啟步流量，這一特性在民用小區燃氣計量中重要，它既滿足了居民正常用氣時的計量精度，又克服了其它類型流量汁對居民用氣低峰時微小氣量的無能為力。

  在管道中心安放一個羅茨，兩端由軸承支撐。當流體通過管道時，沖擊羅茨流量計葉輪，對羅茨流量計產生驅動力矩，使渦輪流量計克服摩擦力矩和流體阻力矩而產生旋轉。在一定的流量范圍內，對一定的流體介質粘度，羅茨流量計的旋轉角速度與流體流速成正比。由此，流體流速可通過羅茨流量計的旋轉角速度獲得，從而可以計算獲得通過管道的流體流量。
　　羅茨流量計的轉速通過裝在機殼外的傳感線圈來檢測。當羅茨流量計葉片切割由殼體內磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路獲得并顯示累積流量值;同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。

氣體羅茨流量計性能特點

1、高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；進口產品精度可達一般可達±0.1%，高精度、

2、重復性好，短期重復性可達0.05%-0.2%，進口產品可達0.02%,正是由于具有良好重復性好，重復性好正是由于具有良好的重復性，的重復性，如經常校準或在線校準可獲得高的精確度，如經常校準或在線校準可獲得高的精確度，在貿易結算中是優先選用的流量計；結算中是優先選用的流量計；
3、所有有效數據掉電后保持10年不丟；所有有效數據掉電后保持年不丟；

4、具備儀表系數三點修正，智能補償儀表系數非線性，并可具備儀表系數三點修正，智能補償儀表系數非線性，具備儀表系數三點修正進行現場修正；進行現場修正；

5、范圍度寬，中大口徑可達1:20，小口徑為1:10；范圍度寬，

6、結構緊湊輕巧適用高壓測量，適用高壓測量，適用高壓測量儀表表體上不必開孔，儀表表體上不必開孔，體上 不必開孔易制成高壓型儀表；易制成高壓型儀表；

7、結構緊湊輕巧，安裝維護方便，流通能力大；結構緊湊輕巧，安裝維護方便，流通能力大；

氣體羅茨流量計選型始動流量及流量上限

智能控制器與流量計（工業計量儀表）應同軸安裝，流體流動方向應與殼體上表明的方向一致。

對新裝或檢修后的管道須進行清掃后方可安裝

應安裝在便于維修、無強電磁干擾、無機械振動以及熱輻射影響的場所

不易安裝在有強烈脈動流或壓力脈動的場合

室外安裝時，上部應有遮蓋物，以防雨水侵入影響使用壽命。

采用外電源時，須有可靠的接地，但不得與強電系統共用地線。

使用過程中，不得自行更改連接方式或任意擰動各個引線接口

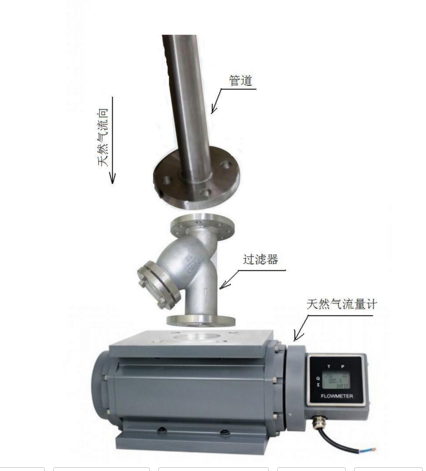

為了便于維護，不影響流體正常輸送，安裝時參照如下圖。

1.氣體羅茨流量計在在管道上可以水平、垂直或傾斜安裝。

2.測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動。

3.測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處。

氣體羅茨流量計智能一體化設計可動態檢測介質的溫度與壓力，并進行自動補償和壓縮因子修正，直接顯示氣體的標準瞬時體積流量和標準體積總量。
