結構形式：

◆技術優勢：

1、專有流量數據模型算法；模糊理論控制溫度、濕度算法；
2、高性能智能微處理器及模數、數模轉換芯片；
3、寬量程比1000：1；大口徑，低流速，壓損可忽略；
4、直接測量質量流量，無須溫壓補償；
5、低流速測量非常靈敏；
6、設計、選型方便，安裝、使用簡便；
7、適合各類單一或混合氣體流量測量。

性能指標：
1、測量范圍：0.5—100Nm/s （20℃，101.33KPa）
2、準確度: ±1%的讀數 ±0.5%滿量程
3、量程比：通常100：1（取決于標定流量的范圍）
4、管徑范圍: 15mm～6000mm
5、應用范圍: 適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體
6、環境溫度范圍: -40℃～+85℃(無顯示); -30℃～+70℃(有顯示); 濕度小于90%RH
7、介質溫度范圍: -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；-40℃～+510℃
8、傳感器直徑：ф3、ф2.5
9、插入式傳感器探桿直徑：ф19（標準）、ф16、ф12
10、傳感器材質：316不銹鋼、哈氏合金、鈦
11、探桿材質（保護套）： 316不銹鋼（標準）、哈氏合金
12、雙向測量介質流量
13、模擬量輸出：流量：4-20mADC, 溫度：4-20mADC, 大負載:1000Ω
14、累積脈沖量輸出
15、鍵入12段非線性修正，內置10段非線性修正
16、通訊：串口輸出RS232/RS485
17、供電電源：24VDC/600mA；220VAC/2W；110VAC/3W
18、報警：1－2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定??
19、大屏幕LCD顯示：七位瞬時流量，八位累積流量
20、過程壓力:1.6Mpa（大20MPa）

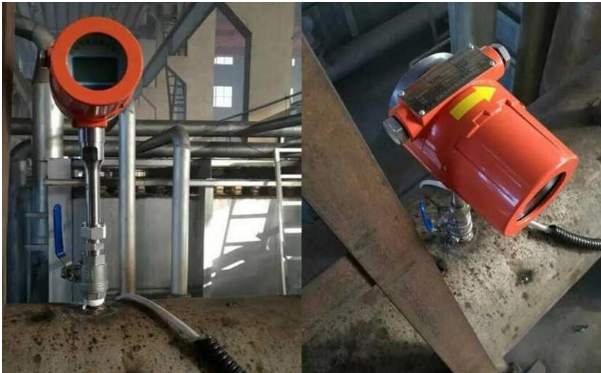

21、安裝工藝形式：插入式（卡套、卡套＋球閥、法蘭連接）適用于DN80以上的管道安裝，管道式（法蘭、螺紋連接）適用于DN15以上的管道安裝。
22、防爆等級：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
23、防護等級：IP65

工作原理：
■VF10系列流量計是基于熱擴散原理的流量儀表。即是利用流體流過發熱物體時，發熱物體的熱量散失多少與流體的流量成一定的比例關系。具體來說，該流量計的傳感器有兩只標準級的RTD，一只用來做熱源，一只用來測量流體溫度，流體流過時，兩者之間的溫度差與流量的大小成非線性關系，該儀表就可以把這種關系轉換為測量流量信號的線性輸出。
■利用熱擴散原理制造的流量計有兩種設計方法：一是：基于恒溫差原理；二是基于恒功率原理。基于共同的數據模型：P/△T=A+B（Q）N。其中：P---耗散功率，△T---兩個傳感器之間的溫差， Q---質量流量，N---指數系數，A、B是與氣體的熱性能有關的系數。
■恒溫差原理：△T保持不變，耗散功率P與流體的流量Q成指數函數遞增的關系。
■恒功率原理：耗散功率不變，溫度差△T與流體的流量Q成指數函數遞減的關系。

產品特點：
采用穩定性高的鉑RTD傳感器
采用享有專有技術”平衡結構封裝”,介質溫度自補償
專有算法,可實現高線性、高重復性、高精度
量程比寬1000:1,可據用戶要求可拓展
可實現大管徑小流量測量，zui小流量可測低至零,分辨率0.001m/s
無可動部件、振動影響可忽略
直管段要求不高1-2D
與介質的溫度、壓力無關
專有高溫算法，介質溫度可達+510℃，
采用高濕算法，實現高精度測量
對流量信號鍵入12點動態修正，內置10點修正
在線動態校正電流/電壓輸出
對粉塵等小顆粒不敏感
在線不斷流裝卸，維護方便

產品選型：

TG-RS-1712
