UFK-1浮球液位開關 |
UFK-1浮球液位開關
| UFK-1系列干簧式浮球液位控制器與電機啟動控制裝置配套,用以控制工業或民用水槽、水箱、水塔和各種酸堿、貯液槽的液位,也適用于非導電液體及含有懸浮物的介質。 | |
特點 | |
|
1、能克服虛假液位對探測的影響。 2、內觸點面積大,惰性氣體保護。 3、能開斷高壓大電流負荷而無火花。 4、觸點燒蝕小,工作壽命長。 5、六種控制方案,適用于不同的控制系統。 | |
技術指標 | |
| 控制范圍 200~8000mm (超出4000mm時分節裝) 輸出信號 舌簧觸點380V AC、2A 壽命5×104次 控制介質溫度 -20~100℃ (特殊訂貨可125℃) 工作壓力 0~0.6MPa (特殊訂貨可達2.5MPa) 介質比重 ≥0.4g/cm3 控制靈敏度 10mm 介質粘度 ≤0.05Pa.S 使用環境 溫度-10~55℃ 溫度≤85%, 無強烈振動 | ![]() |
工作原理 | |
|
磁性浮球隨被測液位沿測量導管作上下移動,其磁體使導管內相應位置的舌簧管瞬時切換,輸出相應的位置觸點信號,與相應的控制電路配合,即可完成注液或抽液泵的自動控制,使液位控制在規定的范圍。 位置觸點信號與報警電路配合,可做為危險液位(超上限、超下限)報警及控制用。 | |
結構 | |

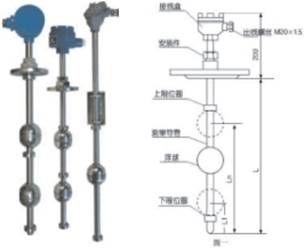

| 控制器由接線盒、測量導管、磁性浮球、信號單元和安裝件、上下限位圈等組成。(見圖一)控制器在安裝時應避免彎曲和顛震,以防損壞內部信號。 | |
控制方案 | |
| UFK-1系列浮球液位開關可以與液位控制箱配合使用,對1~3臺20KW以上的注液泵進行自動控制,也可自己另配控制電路。(詳見控制方案表) | |
型號說明 | |
| UFK-1浮球液位開關 1 進水控制 2 進水控制及上限報警 3 進水控制及上下限報警 4 排水控制 5 排水控制及下限報警 6 排水控制及上下限報警 控制方案 1 ABS或PP-R材質(-5~80℃) 2 耐酸不銹鋼 3 不銹鋼—聚四氟乙烯復合導管 導桿材質 A 法蘭安裝(GB9119-88) B 115×60安裝板 安裝方式 L 安裝高度 L1~Ln各信號點高 控制數據 UFK-1 1 2 A L=1800 L1=200 L2=1200 舉例 | |
